Safety. Check!

Viele Sicherheits- und Assistenzsysteme haben ihre Premiere in einem Setra Reisebus erlebt. Die nächste Generation der TopClass führt diese Tradition konsequent fort. Mit dem Active Brake Assist 6 (ABA 6), mit Active Drive Assist 2, dem Sideguard Assist 2, nochmals lichtstärkeren LED-Scheinwerfern und dem 360°-Kamerasystem kommen neue und einzigartige Systeme hinzu. Sie unterstützen den Fahrer und machen Omnibusfahrten noch sicherer.

Unfälle vermeiden, schwächere Verkehrsteilnehmer schützen, das steht im Mittelpunkt der Sicherheitsentwicklung von Setra. Ein herausragendes Beispiel dafür ist der Active Brake Assist 6 (ABA 6). Der neue, serienmäßige Notbremsassistent für Reisebusse erkennt sich bewegende oder stehenbleibende Personen und Fahrradfahrer vor dem Fahrzeug und kann selbständig eine Notbremsung einleiten. Eine wegweisende Neuerung auf dem Gebiet der Assistenzsysteme für Reisebusse ist der optionale Active Drive Assist 2. Er bietet dem Fahrer erstmals in einem Omnibus teilautomatisiertes Fahren in allen Geschwindigkeitsbereichen. Die neue MirrorCam überzeugt gegenüber konventionellen Außenspiegeln mit einem deutlich vergrößerten Sichtfeld beim Blick aus den Seitenfenstern. Und beim Rangieren unterstützt die nächste Generation der TopClass den Fahrer mit dem optionalen 360°-Kamerasystem und hilft so, Rangierschäden zu vermeiden.

Die nächste Generation der Setra TopClass glänzt mit einer First-Class-Sicherheitsausstattung. Eine spektakuläre Neuerung auf dem Gebiet der Assistenzsysteme für Reisebusse ist der optionale Active Drive Assist 2. Er bietet dem Fahrer erstmals in einem Omnibus teilautomatisiertes Fahren in allen Geschwindigkeitsbereichen. Dazu wurden bestehende und bewährte Systeme und Technologien in ihrem Funktionsumfang weiter ausgebaut, im Active Drive Assist 2 arbeiten sie zusammen. Das umfasst den weiterentwickelten vorausschauenden Tempomaten Predictive Powertrain Control (PPC), den Spurassistenten (SPA) und den neuen Active Brake Assist 6 (ABA 6). Beschleunigen, bremsen, Abstand einhalten, lenken, Spur halten – der Active Drive Assist 2 bedeutet einen entscheidenden Schritt auf dem Weg zum automatisierten Fahren mit Omnibussen. Er ist im gesamten Geschwindigkeitsbereich von 0 bis 100 km/h auf Autobahnen und autobahnähnlichen Straßen aktiv. Bei niedrigen Geschwindigkeiten, zum Beispiel beim Rangieren, spielt das 360°-Kamerasystem seine Vorzüge aus. Die Basis bilden vier Kameras an der Front, den beiden Seiten sowie am Heck des Omnibusses. Aus den vier Bildern der Kameras entsteht durch Datenfusion eine 360°-Gesamtübersicht des Reisebusses und seines Umfelds aus der Vogelperspektive. Dass sich auch Gutes noch verbessern lässt, zeigen die neuen, nochmals lichtstärkeren integrierten Voll-LED-Scheinwerfer mit Fernlicht-Assistent. Somit zeigt sich die nächste Generation der TopClass in bester Setra Tradition erneut als wahrer Sicherheitsbus.

Der Active Drive Assist 2 unterstützt den Fahrer durch die Kombination verschiedener Assistenzsysteme aktiv beim Abstand- und Spurhalten. Das System kann das Fahrzeug bremsen, beschleunigen und durch aktive Lenkbewegungen in der Spur halten. Dazu verbindet er die Funktionen der einzelnen Systeme auf einzigartige Weise und ermöglicht so bereits heute teilautomatisiertes Fahren in allen Geschwindigkeitsbereichen.

1. Nahbereichsradar: 130° I Reichweite 70m
2. Fernbereichsradar: 18° I Reichweite 250m
3. Mono-Kamera: 25° I Reichweite bis zu 600m

Beim Active Drive Assist 2 arbeiten alle Assistenzsysteme Hand in Hand: Zur Sicherstellung einer möglichst wirtschaftlichen Fahrweise agiert das System nach den Vorgaben des Predictive Powertrain Control. Für die Längs- und Querführung des Fahrzeugs nutzt das System funktionale Erweiterungen, die auf dem bewährten Abstands-Regel-Tempomat und dem aktiven Spurhalte-Assistenten basieren. Zur Erfassung des vorausfahrenden Verkehrs greift der Active Drive Assist 2 auf die gleiche weiterentwickelte Radar- und Kameratechnologie wie der Active Brake Assist 5 zurück.

Das 360°-Kamera-System besteht aus vier Kameras, welche die unmittelbare Fahrzeugumgebung erfassen und eine indirekte Rundumsicht erzeugen. Der zugehörige 10" Bildschirm befindet sich je nach Fahrzeug an unterschiedlichen Bereichen des Cockpits. Durch dieses System können Passanten, Radfahrer und Hindernisse auch in Bereichen wahrgenommen werden, die sonst vom Fahrer nicht einsehbar sind. So erhöht das System die Verkehrssicherheit, da Kollisionsgefahren erkannt und bestenfalls verhindert werden können.

Die Ansichten der 360°-Kamera sind bei Vorwärtsfahrt bis zu einer Geschwindigkeit von ca. 30 km/h und bei Rückwärtsfahrt immer verfügbar. Hinweis: Unfallgefahr durch Gegenstände, die oberhalb der Kameras in den Verkehrsraum ragen, z. B. vorspringende Dächer, Außenspiegel des eigenen und anderer Busse usw. Die Kameras können diese Gegenstände nicht erkennen. Insbesondere in der 360°-Ansicht kann der Eindruck einer freien Umgebung entstehen, obwohl Gegenstände oberhalb der angebrachten Kameras in den Rangierraum ragen.

Der Notbremsassistent ABA 6 unterstützt den Fahrer durch eine automatisch eingeleitete Notbremsung bei drohender Gefahr von Auffahrunfällen auf vorausfahrende Fahrzeuge oder auf stehende Hindernisse. Er kann ebenfalls sich bewegende oder stehenbleibende Personen und Fahrradfahrer vor dem Fahrzeug erkennen. Das System kann darauf mit einer akustischen und optischen Warnung des Fahrers sowie einer automatisch eingeleiteten Teilbremsung bzw. einer Vollbremsung reagieren.

Mit dem Active Brake Assist 6 können Unfälle zuverlässiger vermieden werden. Das System deckt den gesamten Geschwindigkeitsbereich des Fahrzeuges ab und ist im Hintergrund aktiv. Bis zu einer Geschwindigkeit von 60 km/h ist eine Reaktion auf Fußgänger und Fahrradfahrer möglich. Das Sicherheitssystem ABA 6 kann auf querende, entgegenkommende oder in der eigenen Spur laufende Personen und bewegte Radfahrer mit einer automatischen Vollbremsung reagieren. Diese Automatisierung kann ein weiteres Plus an Sicherheit auch gegenüber Radfahrern, egal ob im Überland- oder Stadtverkehr bieten.

Der Sideguard Assist 2 ist ein Sicherheits-Assistenz-System, das den Fahrer beidseitig in kritischen Abbiegesituationen mit möglicherweise eingeschränkter Sicht unterstützt. Das System soll beim Abbiegen oder beim Spurwechsel dabei helfen, innerhalb der Systemgrenzen sich bewegende Hindernisse zu erkennen und den Fahrer zu warnen um kritische Situationen zu vermeiden oder Unfallfolgen zu reduzieren.

Die seitlichen Bereiche des Fahrzeuges werden überwacht. Somit werden sowohl auf der Beifahrer- als auch auf der Fahrerseite Fahrzeuge, Fußgänger oder Radfahrer, die sich im toten Winkel befinden könnten, erfasst. Das Radarsystem erfasst präzise die Bewegungen und warnt den Fahrer vor möglichen Kollisionen. Die intuitive Benutzeroberfläche und die klar verständlichen Warnungen erlauben dem Fahrer eine sichere und entspannte Fahrt.

Der innovative Traffic Sign Assist bietet ein Höchstmaß an Sicherheit und Komfort auf der Straße. Dank GPS- und Kameraunterstützung wird die Fahrzeuggeschwindigkeit kontinuierlich mit den gültigen Verkehrsregeln verglichen.

Das System ist darauf ausgelegt, ein dediziertes und angemessenes Feedback zu geben, falls die erlaubte Geschwindigkeit überschritten wird. Dank des hochmodernen Kombiinstruments erhält der Fahrer sowohl visuelle als auch akustische Signale, welche unvermittelt auf die Geschwindigkeit aufmerksam machen.

Das moderne MirrorCam System ermöglicht eine klare und umfassende Sicht auf den Straßenverkehr. Mit hochauflösenden Kameras ausgestattet, wird die Fahrsicherheit und das Risiko von Unfällen minimiert. Das erweiterte Sichtfeld ermöglicht es dem Fahrer Fußgänger, Radfahrer und andere Verkehrsteilnehmer im Umfeld zu erkennen. Hierdurch entfällt beim Rechtsabbiegen der Tote Winkel.

Die Bilder werden je nach Fahrzeug auf 7“- und 15“-Monitoren angezeigt. Die beiden hochauflösenden Displays zeigen die unterschiedlichen Sichtfelder an. Die in den Monitoren integrierten Fotodioden erfassen das einfallende Licht und passen die Helligkeit des jeweiligen Monitors individuell an. Um die Beurteilung der Bilder dem Fahrer zu erleichtern, verfügen die 15“ Varianten über drei verschiedene Hilfslinien. Zusammen mit der fest kalibrierten Fahrzeugendlinie unterstützt die Distanzlinie den Fahrer beim Einschätzen von sich nähernden Objekten. Das Überholassistent-Overlay wird ab einer Geschwindigkeit von 10 km/h beim Blinken aktiviert, um gefahrlos Überholvorgänge oder Abbiegen zu unterstützen. Ergänzend hierzu ist im Monitor die Anzeige für den Blind Spot Assist verbaut.

Der Fernlicht-Assistent schaltet verkehrsabhängig das Fernlicht automatisch ein oder aus, sodass immer eine optimale Ausleuchtung der Fahrbahn gewährleistet wird. So trägt er durch verbesserte Lichtverhältnisse und eine optimierte Ausleuchtung zu mehr Sicherheit bei und erhöht den Fahrkomfort und die Sicherheit.

Spur-Assistent (SPA).

Spur-Assistent (SPA).

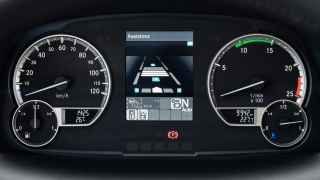

Mit Hilfe eines Kamerasystems hinter der Windschutzscheibe erkennt der Spur-Assistent SPA, wenn das Fahrzeug ungewollt die markierte Spur verlässt. Sobald das Fahrzeug die Markierungslinien überfährt, wird der Fahrer durch ein deutliches Vibrieren auf der entsprechenden Seite der Sitzfläche des Fahrersitzes gewarnt.

Spur-Assistent (SPA).

Spur-Assistent (SPA).

Der SPA wird ab einer Geschwindigkeit von 60 km/h aktiv. Durch Betätigen des Blinkers wird der Spur-Assistent ausgeschaltet, zum Beispiel wenn der Fahrer einen gewollten Spurwechsel einleitet.

Eine kleine Kamera hinter der Windschutzscheibe erfasst den Fahrbahnbereich anhand der Begrenzungslinien unmittelbar vor dem Fahrzeug. Droht das Fahrzeug ohne Blinken eine der Markierungslinien zu überfahren, wird der Fahrer durch ein Pulsieren im Sitz gewarnt. Die Kamera bestimmt den Warnzeitpunkt aus Breite der Fahrspur, Abstand zur Markierungslinie und Annäherungsgeschwindigkeit an die Markierungslinie. Der SPA wird ab einer Geschwindigkeit von 60 km/h aktiv und wird durch Betätigen des Blinkers aus-geschaltet, beispielsweise zum Einleiten eines gewollten Spurwechsels.

Reifendruckkontrolle Tire Pressure Monitoring (TPM).

Reifendruckkontrolle Tire Pressure Monitoring (TPM).

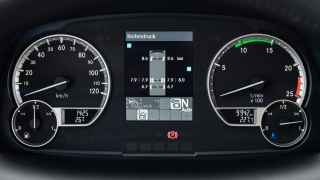

Das drahtlose Reifendruckkontrollsystem mit Anzeige im Multifunktionsdisplay ist ein elektronisches Sicherheitssystem, das den Fülldruck aller Reifen permanent kontrolliert. Reifendruckverluste werden im Rahmen der Systemgrenzen angezeigt.

Reifendruckkontrolle Tire Pressure Monitoring (TPM).

Reifendruckkontrolle Tire Pressure Monitoring (TPM).

Der richtige Reifenfülldruck trägt zur Fahrsicherheit und deutlich reduzierten Kraftstoffverbrauch bei. Bereits ein um 0,5 bar zu niedrig eingestellter Reifenfülldruck kann den Kraftstoffverbrauch um bis zu 5% erhöhen. Die Radelektronik ist jeweils an der Innenseite der Felge auf dem Ventil positioniert. Die Sensoren erfassen die für den Reifendruck relevanten Daten und leiten sie an das Anzeigeinstrument weiter.

Der Reifenfülldruck wird sowohl im Stand als auch im Fahrbetrieb erfasst. Achtung! Einen plötzlichen Druckverlust, beispielsweise durch das Eindringen eines Fremdkörpers, zeigt das Reifendruckkontrollsystem nicht sofort an. Beschädigungen der Reifen, die zu keinem akuten Druckverlust führen, werden von dem Überwachungssystem ebenfalls nicht erfasst. Hier ist und bleibt die optische Kontrolle durch den Fahrer unerlässlich.

Rechtlicher Hinweis zu aktiven Sicherheits-Assistenz-Systemen: Notbremssysteme und andere Sicherheits-Assistenz-Systeme können den Fahrer unterstützen und bei kritischen Fahrsituationen unter optimalen Bedingungen, innerhalb der Systemgrenzen die Unfallschwere mildern oder Unfälle vermeiden. Der Fahrer hat jedoch unabhängig davon die Pflicht, sein Fahrverhalten und insbesondere seine Geschwindigkeit an die Verkehrs- und Wetterbedingungen anzupassen und stets aufmerksam zu sein. Dies gilt insbesondere bei Sondersituationen wie z. B. vereiste oder nasse Fahrbahn, Regen, Seitenwind, schlechte Sicht, Schneefall, Nebel, etc. Folglich hat der Fahrer als Lenker des Fahrzeugs zu jeder Zeit die Verantwortung für das ganze Fahrgeschehen und darf sich nicht ausschließlich auf die Sicherheits-Assistenz-Systeme verlassen.
